Работу выполнил учитель технологии

Ефременко Александр Юрьевич





План конспект уроков технологии.

 Тема урока: Разметка и запиливание шипов и проушин.

Урок №17

Класс:6

Цель: научить учащихся выполнению различных видов соединения элементов изделия и отделки готового изделия.

Обучить учащихся правильно выполнять приемы по разметки и запиливании шипов и проушин, а также безопасности труда при работе.

Воспитывать трудолюбие, аккуратность, экономию материала.

Инструменты и оборудование: верстак, стамески, молоток, пилы, линейка, угольник, дрель, рейсмус, киянка, напильник.

Объект работы: отдельные элементы изделия.

Тип урока: комбинированный.

Оборудование:

-для учителя:  столярный верстак,  набор стамесок, учебник(технология 6 кл), инструкция по технике безопасности при работе по дереву.

-для учеников:  столярный верстак, набор стамесок, инструкция по технике безопасности при работе по дереву, технологическая карта на изготовление шипового соединения, ножовка, коловорот, рейсмус, угольник, письменные принадлежности.





Ход урока. 1.Вводная часть.

     Повторение пройденного материала.

•        С помощью какого инструмента можно производить операцию долбления?

•        Расскажите о последовательности выполнения трудовых операций по долблению древесины.



2.          Сообщение цели урока.

3.          Изложение программного материала.

При сборке отдельных элементов изделия применяются несколько видов соединения:

•        шиповые соединения;

•        соединения шкантами и шурупами;

•        соединения нагелями.

- шиповые соединения деревянных деталей на клею отличаются большой прочностью и применяются при изготовлении дверных и оконных блоков, мебели и других деревянных конструкций. Основными элементами шипового соединения является (см. рис. 1): шип; гнездо; проушина.



Рис. 1. Элементы шипового соединения: а- шип; б- гнездо; в- проушина; 1- торец

шипа; 2- заплечики; 3- щечки; 4- дно проушины

Шипом называется выступ на торце деревянной детали.

Гнездом называют отверстие в другой детали, которое соединяют с шипом.

Проушиной называется паз на торце детали, соединяемой с шипом.

В зависимости от толщины деталей применяются одинарные, двойные, тройные и многократные шипы (см.рис.2)

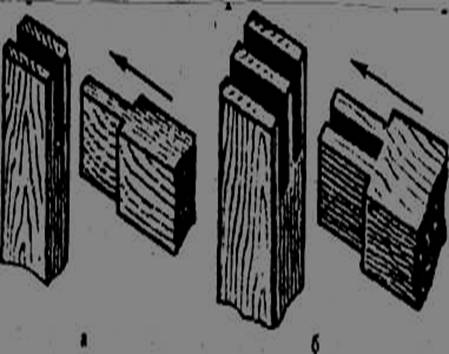

рис.2. Шиповое соединение деталей: а - одинарным шпоном; б - двойным шпоном - Желательно показать заготовки. Шиповые соединения бывают:

•        угловые концевые;

•        угловые серединные (тавровые);

•        угловые ящичные (см.рис.З).

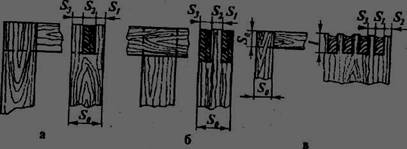

Рис.3. Виды угловых шиповых соединений: а- концевое; б - тавровое; в - ящичное: So- толщина бруска, Si и S3 - толщина на ушек, S2- толщина шипа, 1- длина шипа.

Шиповые соединения подбираются в зависимости от толщины заготовки:

•        до 40 мм - одинарные;

•        от 40 до 80 мм - двойные;

•        свыше 80 мм - тройные и многократные.

2.    Практическая часть.

Задание 1.

Учащимся предлагается рассчитать размер шипа заготовки. Составить эскиз шипа и проушины с простановкой размеров.

5.  Изложение программного материала.

Разметку шипов и проушин производят с двух концов заготовки.

Рассчитывают толщину шипа, устанавливают размеры на рейсмусе или гребенке и проводят

по торцу и боковым поверхностям параллельные линии.

Выбирают, где будет шип, а где проушина, и удаляемые части древесины помечают (см.рис.4).



Рис.4. Последовательность изготовления шипового соединения: а - поперечная разметка; б -продольная разметка; в - продольное выпиливание шипа и проушины; г - поперечное выпиливание шипов. Для запиливания шипов и проушин применяются различные продольные и поперечные пилы

•        лучковая

•        широкая

•        узкая

•        обушковая

•        наградка

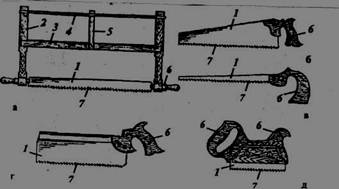

Рис.5 Пилы для шиповых соединений: а - лучковая; б - ножовка; в - ножовка узкая;г - обушковая; д - наградка: 1 - полотно; 2 - стойка; 3 - поперечина; 4 - тетива; 5 - закрутка;

6 - ручка; 7 -зубья.

   Запиливание шипа и проушины начинают в размеченной заготовке, закрепленной

наклонно, а заканчивают запиливанием в вертикальном положении заготовки ( см. рис.6)





Рис 6. Приёмы продольного пиления шиповых соединений: а - запиливание, б - окончательное выпиливание.

После запиливания заготовки вырубаются проушины с помощью долота и стамески легким постукиванием киянкой (см. рис. 34).









Рис. 7. Инструменты для выдалбливания проушин: а - долото; б - стамеска.

Выдалбивание проушины или гнезда производят на подкладной доске согласно рисунку.

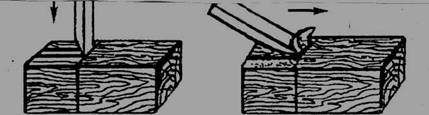

Рис. 8. Последовательность выдалбливания проушины: а- поперечное надрубывание дна; б -наклонное вырубание; в - углубление дна; г - долбление с противоположной стороны.

Особое внимание необходимо обратить на качество древесины.

Если волокна древесины имеют косослой или завитки возле сучьев, то размеры шагов при долблении уменьшают в 2-3 раза.

Подгонку шипа и проушины производят с помощью стамески и напильника, добиваясь, чтобы шип входил в проушину плотно при нажатии рукой или несильном ударе киянки (см. рис.36)

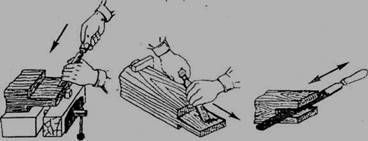

Рис.9. Обработка шипов и проушин в размер: а, б - стамеской; в - напильником.

Склеивание шипового соединения выполняется под давлением с помощью струбцины, предварительно наносится клей с выдержкой ^деталей на воздухе (см. рис 9).

рис. 10 склеивание шипового соединения

Последней операцией при выполнении шипового соединения является зачистка, которая проводится с помощью рубанка или напильника. Предварительно закрепляют изделия на верстаке (см. рис. 38). При массовом производстве изделий на предприятиях шипы, проушина и гнезда зарезаются фрезами на шипорезных станках.





Рис.11. Крепление и зачистка изделия после склеивания: а- по пласти; б- по кромкам

По выполненному эскизу запилить и выдолбить проушины.

Шканты - это круглые вставки , вставляемые в отверстия двух соединяемых деталей.

Диаметр шканта должен составлять 0,4 толщина соединяемых деталей.  Отверстия под шкант сверлятся на глубину 0,5 длины шканта плюс 2-3 мм. Последовательность сборки деталей шкантами (рис 12) Перед соединением деталей шкантами,  шканты намазывают клеем .

5.   Практическая часть

Перед началом работы провести опрос о ТБ при работе с режущим инструментом.

Задание 2. Изготовьте шиповое соединение, изображенное на техническом рисунке, Определите порядок вы­полнения операций. Их буквенные обозначения проставь­те рядом с соответствующими цифрами. Размеры деталей определите самостоятельно.

1---

2---

3 ---

4---

5---

6 ---

7 ---

8 ---

9 ---

10---

к — разметить толщину шипа и ширину проушины, в — подготовить детали, б — отпилить щечки, г — запи­лить проушину, д — срезать торцы, е — разметить длину шипа и глубину проушины, ж — продолбить проушину, з — собрать шиповое соединение, и — зачистить шип, а — запилить шип.

7. Заключительная часть.

Оценить прак.работу учащихся . Отметить характерные недостатки . Оценить работу учащихся  в целом.

 Убрать рабочее место и мастерскую .
